D-Serie vs. E-Serie

• Bewährte Präzision der Dimetix Messtechnik
• Zuverlässige Messung auf natürlichen und reflektierenden Oberflächen
• Stabile Messwerte bei wechselnden Zieleigenschaften
• Weniger Anpassungsaufwand bei unterschiedlichen Materialien
• Höhere Prozesssicherheit in anspruchsvollen Anwendungen

• Kabelloser Zugriff über Bluetooth 6.0
• Bedienung mit Computer, Smartphone oder Tablet
• Direkte kabelgebundene Verbindung über USB-C
• Flexible Konfiguration direkt an der Anlage
• Schnellere Inbetriebnahme und Diagnose vor Ort
• Einfachere Serviceeinsätze

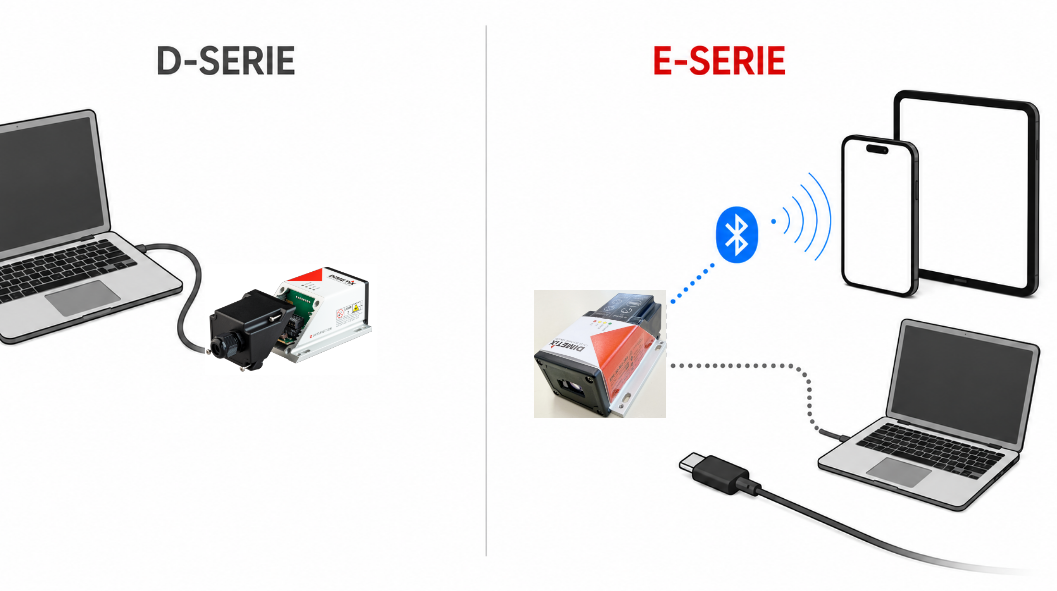

Bei der D-Serie befindet sich der USB-Mini-Anschluss im Inneren des Sensors.

Bei der E-Serie ist der USB-C-Anschluss direkt von aussen zugänglich. Es muss lediglich die wasserdichte Schraubkappe geöffnet werden – das Sensorgehäuse selbst bleibt geschlossen.

Dies ermöglicht einen schnellen und unkomplizierten Zugriff auf den Sensor und vereinfacht Servicearbeiten direkt an der Anlage. Nach der Verwendung wird der Anschluss wieder mit der wasserdichten Schraubkappe geschützt.

• USB-C-Anschluss direkt von aussen zugänglich
• Kein öffnen des Sensors erforderlich
• Das Sensorgehäuse bleibt geschlossen
• Schnellerer Zugriff bei Inbetriebnahme und Service
• Wasserdichte Schutzkappe für den industriellen Einsatz
• Verwendung des weitverbreiteten USB-C-Standards

Die E-Serie kann mit einer Betriebsspannung von 5...30 VDC versorgt werden. Gegenüber der D-Serie, die eine Spannung von 12...30 VDC benötigt, steht damit ein deutlich erweiterter Spannungsbereich zur Verfügung.

Neben der klassischen industriellen Versorgung mit 12 oder 24 VDC ermöglicht die E-Serie dadurch eine flexiblere Integration in unterschiedliche stationäre und mobile Anwendungen.

• Erweiterter Betriebsspannungsbereich von 5...30 VDC
• Flexible Integration in unterschiedliche Versorgungskonzepte
• Weiterhin kompatibel mit üblichen industriellen 12- und 24-VDC-Versorgungen
• Zusätzliche Möglichkeiten für Anwendungen mit 5-VDC-Versorgung

Die neue Laser Utility Software vereinfacht die Verbindung, Konfiguration und Bedienung der E-Serie. Messwerte, Signalqualität und Sensorstatus können grafisch und in Echtzeit dargestellt werden.

Dadurch lassen sich Einstellungen schneller überprüfen, Messaufgaben unmittelbar validieren und mögliche Ursachen bei der Inbetriebnahme oder Fehlersuche leichter erkennen.

• Grafische Live-Darstellung der Messwerte
• Einfachere Parametrierung
• Unterstützung beim Verbindungsaufbau
• Anzeige von Signalqualität und Sensorstatus
• Aufzeichnung und Auswertung von Messdaten
• Darstellung der digitalen Ein- und Ausgangszustände
• Schnellere Validierung und Fehlersuche

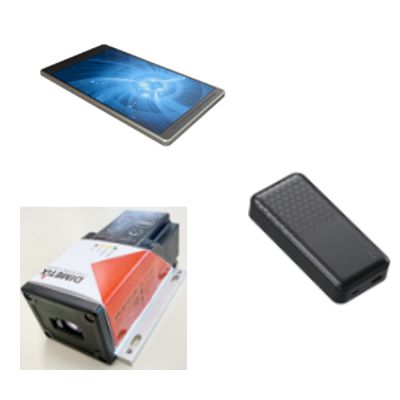

Die E-Serie kann für Testzwecke, Konfiguration, Speicherauslesen und Demonstrationen direkt über den USB-C-Anschluss mit 5 V versorgt werden. Als Spannungsquelle kann beispielsweise eine geeignete Powerbank verwendet werden. Eine separate industrielle 12...24-VDC-Versorgung ist für diese Anwendungen nicht erforderlich.

In Verbindung mit Bluetooth entsteht eine besonders einfache mobile Lösung:
Sensor + Smartphone oder Tablet + Powerbank

Damit lässt sich die E-Serie am Arbeitsplatz, bei Schulungen oder direkt beim Kunden schnell in Betrieb nehmen, konfigurieren und testen; ohne Schaltschrank, separates Industrienetzteil oder zusätzliche Kommunikationsverkabelung.

• Stromversorgung direkt über USB-C
• Mobiler Betrieb mit einer geeigneten Powerbank
• Einfaches Testen und Konfigurieren des Sensors
• Komfortables Auslesen gespeicherter Daten
• Ideal für Schulungen und Kundendemonstrationen
• Kein Schaltschrank oder separates Industrienetzteil erforderlich
• Weniger Verkabelungsaufwand

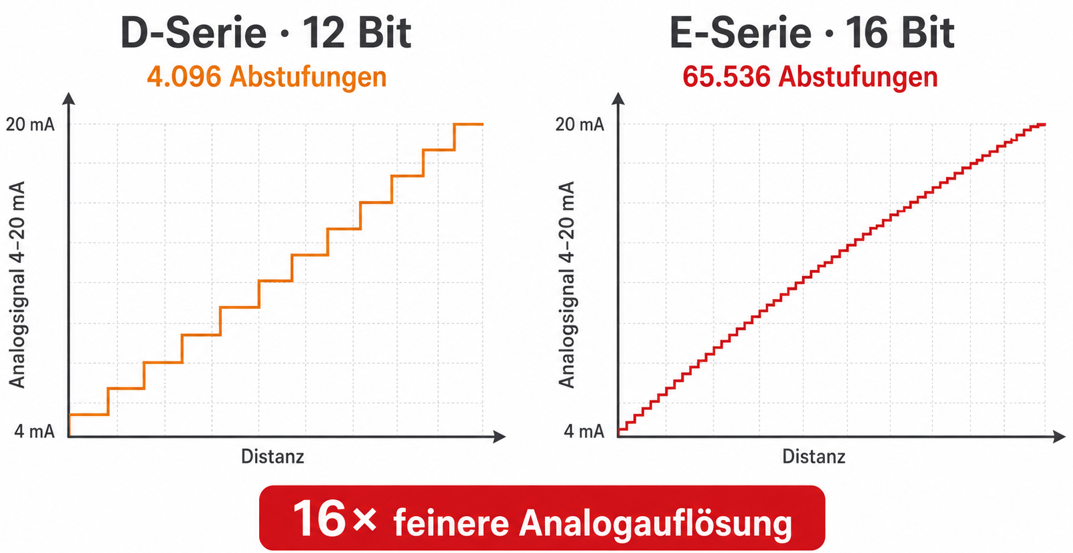

Der Analogausgang der E-Serie arbeitet mit einer Auflösung von 16 Bit. Damit stehen 65.536 statt 4.096 Abstufungen zur Verfügung.

Gegenüber dem bisherigen 12-Bit-Ausgang kann der konfigurierte Messbereich dadurch 16-mal feiner über ein Ausgangssignal von 0...20 mA oder 4...20 mA abgebildet werden.

Ihre Vorteile:

• 16-mal feinere Auflösung des Analogausgangs
• Präzisere Abbildung kleiner Messwertänderungen
• Bessere Nutzung grosser skalierter Messbereiche
• Flexible Verwendung mit 0...20 mA oder 4...20 mA

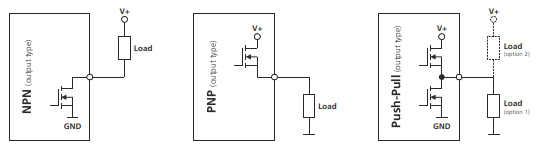

Die E-Serie verfügt über zwei multifunktionale digitale Eingänge und zwei multifunktionale digitale Ausgänge. Bei der D-Serie wird ein gemeinsamer Anschluss wahlweise als digitaler Eingang DI1 oder als digitaler Ausgang DO1 verwendet. Mit der E-Serie stehen dadurch mehr digitale I/O-Kanäle gleichzeitig zur Verfügung.

Die zusätzlichen Ein- und Ausgänge ermöglichen eine flexiblere Einbindung des Sensors in Maschinen und Steuerungen. Sie können beispielsweise für die externe Messauslösung, die Synchronisation mit Maschinenprozessen sowie die Ausgabe von Grenzwert- und Statussignalen konfiguriert werden.

• Zwei digitale Eingänge und zwei digitale Ausgänge
• Mehr gleichzeitig verfügbare I/O-Kanäle
• Flexible Auslösung und Synchronisation von Messungen
• Ausgabe von Grenzwert- und Statussignalen
• Einfachere Integration in komplexere Maschinenprozesse
• Weniger Bedarf an zusätzlichen externen I/O-Komponenten

Die E-Serie ist je nach Sensortyp mit M12-Steckverbindern oder mit Kabelverschraubungen erhältlich. Die M12-Ausführungen ermöglichen eine schnelle und steckbare Verbindung des Sensors mit der Anlage. Varianten mit Kabelverschraubung stehen weiterhin für Anwendungen zur Verfügung, bei denen eine direkte Verdrahtung bevorzugt wird.

Der M12-Anschluss bezeichnet die verbreitete industrielle Bauform des Steckverbinders. Die Pinbelegung der M12-Anschlüsse ist optimal auf die Funktionen der E-Serie abgestimmt und in der Anschlussdokumentation übersichtlich beschrieben. Mit passenden vorkonfektionierten Kabeln lässt sich der Sensor schnell, eindeutig und zuverlässig mit der Anlage verbinden.

• Wahl zwischen M12-Steckverbindern und Kabelverschraubung
• Schnelle Installation mit steckbaren Anschlusskabeln
• Einfacherer Austausch bei identischer Anschlussausführung
• Weniger Verdrahtungsaufwand bei Installation und Service
• Verwendung vorkonfektionierter Kabel gemäss Dimetix Pinbelegung
• Direkte Verdrahtung über Kabelverschraubung weiterhin verfügbar
• Flexible Anpassung an unterschiedliche Installationskonzepte

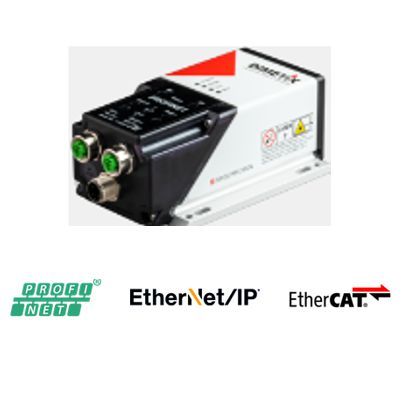

Die Industrial-Ethernet-Schnittstellen werden bei der E-Serie bereits ab Werk direkt am Sensor montiert. Je nach Ausführung ist die E-Serie mit PROFINET, EtherNet/IP oder EtherCAT erhältlich.

Die vormontierte Schnittstelle reduziert den Installationsaufwand und vereinfacht die Integration in moderne Automatisierungssysteme.

• PROFINET, EtherNet/IP oder EtherCAT direkt am Sensor
• Kein separates Montieren des Schnittstellenmoduls
• Weniger Montage- und Verdrahtungsaufwand
• Schnellere Inbetriebnahme
• Geringeres Risiko einer fehlerhaften Modulmontage

Die E-Serie übernimmt die bewährten Gehäuseabmessungen und Befestigungspunkte der D-Serie. Dadurch kann sie in vielen bestehenden Anwendungen mechanisch eingesetzt werden, ohne dass Halterungen oder Einbaupositionen grundsätzlich angepasst werden müssen.

Dies erleichtert den Wechsel von der D-Serie auf die neue Sensorgeneration und reduziert den konstruktiven sowie mechanischen Anpassungsaufwand.

• Gleiche Gehäuseabmessungen und Befestigungspunkte
• Einfacherer Austausch bestehender D-Serie-Sensoren
• Bestehende Einbaupositionen können weiterverwendet werden
• Weniger mechanischer Anpassungsaufwand
• Schnellere Modernisierung bestehender Anlagen
• Reduzierter Zeit- und Kostenaufwand beim Umstieg
